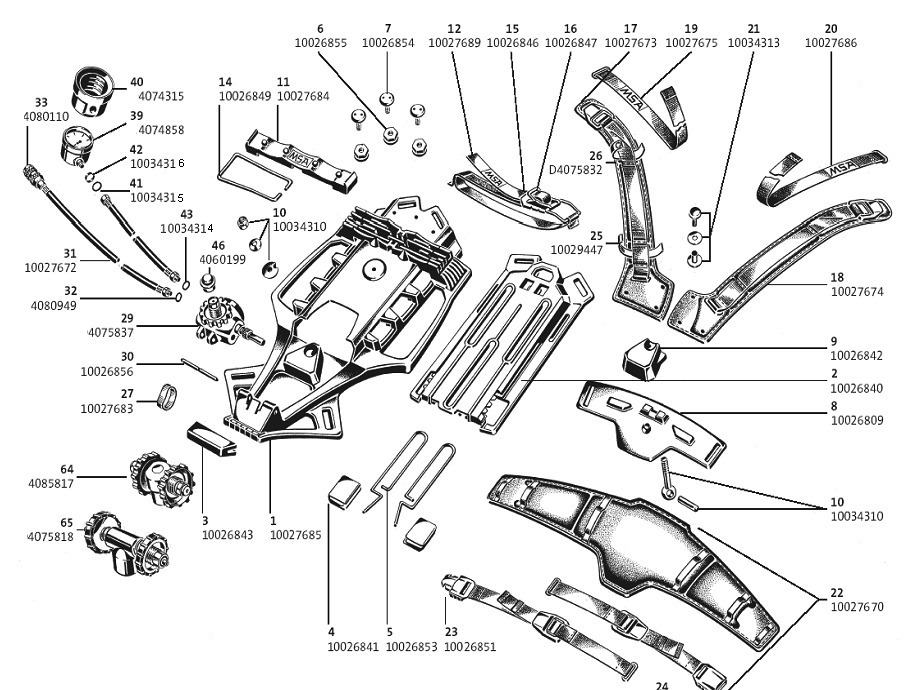

Onderdelen AirMaXX eXXtreme en ICU
| Rugplaat | ||||
| Artikelnr. | Nr. | Omschrijving | ||
| 10027685 | 1 | Plaat met stootbescherming | ||
| 10026840 | 2 | Draagplaat in schuifdeel | ||
| 10026843 | 3 | Stootbescherming | ||
| 10026841 | 4 | Borgclip | ||
| 10026853 | 5 | Clipveer | ||
| 10026855 | 6 | Draagplaat glijstift moer | ||
| 10026854 | 7 | Glijstift | ||
| 10026809 | 8 | Heupplaat | ||
| 10026842 | 9 | Heupriem steunrubber | ||
| 10034310 | 10 | Bevestiging voor heupriem steunrubber (bestaande uit: oogbout, parallelle pin, moer,kogelring en ring) | ||
| Cilinderhouder | ||||
| Artikelnr. | Nr. | Omschrijving |
|
|
| 10027684 | 11 | Cilindersteun | ||
| 10027689 | 12 | Cilinderband | ||
| 10040640-SP | 13 | Fixatie lus(niet weergegeven) (per 3 stuks) | ||
| 10026849 | 14 | Cilinderbeugel | ||
| 10040385 | 15 | Cilinderspanbandgesp | ||
| 10041010 | 16 | Cilinderspanband gespschuif | ||
| 10040411 | Cilinderband compleet (12,15 en 16) | |||
| Draagstel | ||||
| Artikelnr. | Nr. | Omschrijving |
|
|
| 10040464 | 17 | Schouderband, links compleet | ||
| 10040465 | 18 | Schouderband, rechts compleet | ||
| 10040466 | 19 | Trekbank, links compleet | ||
| 10040467 | 20 | Trekband, rechts compleet | ||
| 10034313 | 21 | Knopen voor schouderbanden, per 10 stuks | ||
| 10040459 | 22 | Heupriem compleet | ||
| 10040387 | 23 | Gesp, mannelijk | ||
| 10040386 | 24 | Gesp, vrouwelijk | ||
| 10029447 | 25 | Leidinghouder met klittenbandbevestiging | ||
| 10088902 | 26 | Leidinghouder met klikbevestiging, per 10 stuks (was 4075832) | ||
| 10040641 | 27 | Spanband compleet, per 3 stuks | ||
| 4075963 | 28 | Borstband compleet (niet weergegeven) | ||

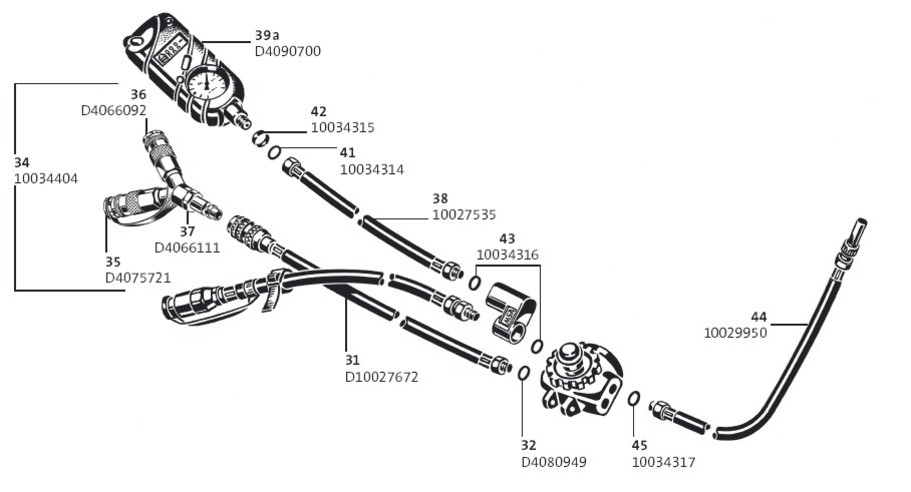

| Reduceerventiel | ||||
| Artikelnr. | Nr. | Omschrijving | ||
| 4075837 | 29 | Reduceerventiel 500 E | ||
| 10026856 | 30 | Borgpin | ||
| 10027672 | 31 | Middendrukleiding (incl. nr. 32 en 33) | ||
| 4080949 | 32 | O-ring t.b.v. Middendrukleiding, per 10 stuks | ||
| 4080110 | 33 | Europakoppeling vrouw met slangpilaar 7 mm | ||
| 10034404 | 34 | Y-stuk, t.b.v. 2e man aansluiting, compleet | ||
| 4075721 | 35 | Stofkap voor koppeling | ||
| 4066092 | 36 | Europakoppeling kort, 1/4 BSP | ||
| 4066111 | 37 | Europa nippel lang, 1/4“” BSP | ||
| Manometer, ICU | ||||
| Artikelnr. | Nr. | Omschrijving |
|
|
| 10027535 | 38 | Slang t.b.v. manometer | ||
| 4075858 | 39 | Manometer 300 bar | ||
| 4090700 | 39a | ICU | ||
| 10016231 | 39b | ICU-S | ||
| 10122734-SP | 39c | ICU-S met 40 seconde voor-alarm | ||
| 4074315 | 40 | Beschermkap manometer | ||
| 10034314 | 41 | O-ring t.b.v. manometerslang (per 10 stuks) | ||
| 10034315 | 42 | Steunring t.b.v. manometer (per 10 stuks) | ||
| 10034316 | 43 | O-Ring tbv manometer (per 10 stuks) | ||
| 10029950 | 44 | Slang t.b.v. fluit | ||
| 10034317 | 45 | O-ring t.b.v. slang voor fluit (per 10 stuks) | ||
onderdelen tekeningen G1 gelaatstukken
U kunt onder het kopje "Downloads" een document vinden met hierin alle gereedschappen en artikelnummers. Neem voor het bestellen van deze gereedschappen contact met ons op via +31 (0) 597 532508.
